Staré rozvody nebo světlo do novostavby?
Hodně závisí na tom, v jakém stavu jsou elektrické rozvody a hlavně, kdy byly dělány. V minulosti se totiž elektrické rozvody v místnostech prováděly pouze pomocí dvou drátů, a protože nebyla přesně stanovena jejich barva, nedá se většinou podle barvy drátu zjistit, který je fázový a který je nulový vodič. Vodítkem mohou být tmavé barvy jako černá, hnědá nebo šedá, které představují fázi, tedy fázový vodič, kterým prochází elektrický proud, a modrý – nulový. Přesto je v těchto případech nezbytné zajistit si a použít zkoušečku.
U nových elektrických rozvodů je situace přehlednější. Podle stávajících norem se používá tzv. soustava TNS, kde se rozvod provádí pomocí tří vodičů a podle norem je stanovena i jejich barva:
černá nebo hnědá = vodič fázový
bledě modrý = vodič nulový
žlutozelený = vodič ochranný
Před zapojováním osvětlení na vodiče vypněte proud.
Pokud jsou na svítidle tři vodiče obdobných barev, pak propojením vodičů identických barev lustr zapojíme pravděpodobně správně (pokud v základním rozvodu není chyba - lidskou chybu nikdy nemůžeme vyloučit). Proto je zkoušečka nezbytná a nejen proto, ale i jako kontrola před samotnou instalací svítidla pro zjištění, zda máte vypnutý proudový okruh.
Jak zapojit nové světlo na staré elektrické rozvody
U starých elektrických rozvodů bude velmi pravděpodobné, že bude složeno pouze ze dvou vodičů. Nové svítidlo bude ale obsahovat vodiče tři. Zkoušečkou napětí zjistěte, který drát ve stropě je vodič fázový a který vodič nulový. Svítidlo začněte připojovat při vypnutém elektrickém proudu. Vypněte tedy jistič pro toto svítidlo.
Poté, co jste rozpoznali typy vodiče ve starém elektrickém vedení, připojte fázový vodič svítidla k fázovému vodiči elektrického vedení ve stropě. Následně k sobě připojte nulové vodiče svítidla a elektrického vedení. Zelenožlutý ochranný ze svítidla se jen zaizoluje, aby nezkratoval dotykem s ostatními.

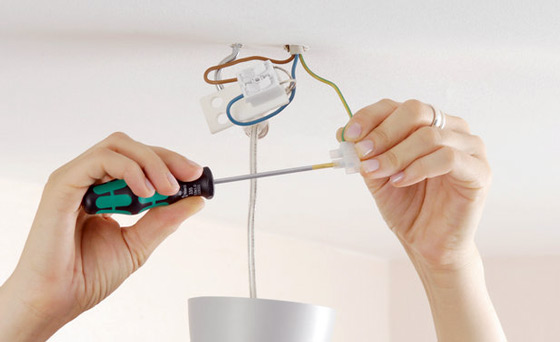

Jak zapojit světlo s vodiči ve svorkovnici?
Lustrová svorkovnice se hovorově nazývá „čokoláda“. Vodiče se propojují uvnitř mosazné trubičky se dvěma šroubky. Každý šroubek přitahuje svůj konec vodiče. To celé je vsazené do izolačního plastu. Jednotlivé svorky jsou spojeny úzkými můstky s otvorem pro upevňovací šroub. Využívají se pro připojení přisazených svítidel pro lepší tepelnou odolnost.
Na svorkovnici lustru nemusí být na první pohled jasné, kde vede jaký kabel, proto bývají jednotlivé konce označeny L a N. Přitom L značí fázový konec a N je nulový konec. Pak už na tyto konce stačí připevnit správně barevné konce kabelů vedoucí ze stropu. Do otvoru L dát fázový (černý, hnědý), do konce N naopak nulový modrý kabel a zelenožlutý zapojit na kostru u vodivého svítidla a není-li to možné, pak jej nezapínat nikam a zaizolovat ho.
Jedná se o práci s napětím a elektrickou sítí, z toho důvodu nedoporučujeme vlastnoruční zapojení, ale přenechání práce kvalifikovanému odborníkovi.
Pavlína
